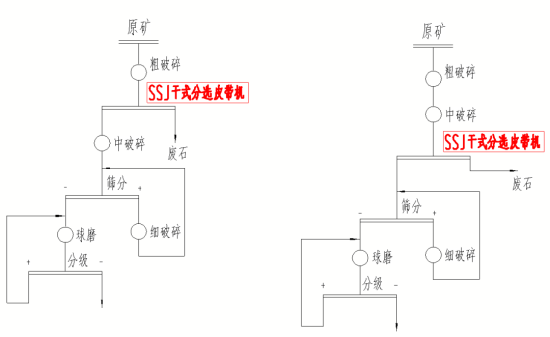

SSJ系列干式分選皮帶機是一種新型塊礦干選設備，產品廣泛用于冶金礦山和其它行業，可滿足大、中、小礦山的需求，用于選廠碎礦后0-500mm粒級物料各段預選作業，拋除混入的廢石，恢復地質品位，可節能降耗，提高選廠處理量；用于采場回收磁鐵礦石，提高礦石資源利用率；用于從鋼渣中回收金屬鐵，也可用于垃圾處理分揀有用金屬，改善環境。

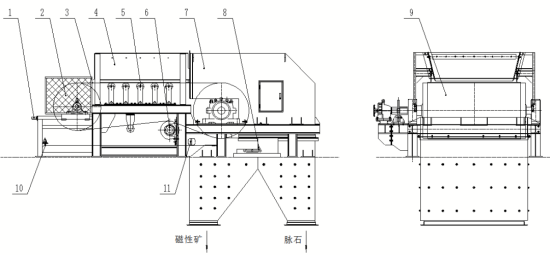

干式分選皮帶機主要由磁力分選滾筒，傳動滾筒，輸送皮帶，頭部護罩、分料漏斗，皮帶機托輥及改向滾筒等組成。
1.皮帶拉緊裝置 2.驅動滾筒 3.輸送帶 4.導料槽
5.托輥組 6.被動滾筒 7.頭部護罩 8.分料裝置
9.磁力分選滾筒 10.拉繩開關 11.彈簧清掃器

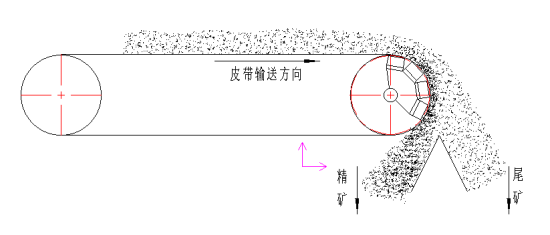

磁力分選滾筒的磁源采用高性能鐵氧體或釹鐵硼硬磁材料，它主要部分是一個回轉的不銹鋼筒套在磁系外面和一個固定的可調偏角的磁系。磁系不轉筒體隨皮帶同速轉動。礦石通過振動給料裝置均勻地給在皮帶機尾端，當?shù)V料由皮帶輸送經過磁力滾筒時，非磁性或磁性很弱的礦料在離心力和重力作用下脫離皮帶表面，而磁性較強的礦粒受磁力作用被吸在皮帶上，并由皮帶帶到磁力滾筒的下部，當皮帶離開磁力滾筒時，由于磁場強度減弱而落于磁性產品槽中。
設備特點
該機型可適配650-3000mm寬皮帶，磁力分選滾筒直徑630-1500mm，處理物料粒度可達0-500mm,帶速變頻可調，單臺處理量可達3000T/h。
可以采用頭部減速電機直連磁滾筒驅動或者尾部電動滾筒驅動的形式，設備占地空間小，性能可靠維護簡單。
輕便的磁系調節機構手輪帶動減速機頭調節磁系角度，磁系偏角調整輕便，精度高。
大極距、多磁極磁系設計，增加磁攪動次數，有利于磁性礦物的分選提取。大包角設計，有效延長分選區長度。
頭部采用方案成熟的CTDG大塊磁力分選滾筒；皮帶機緩沖托輥與平行托輥采用免維護軸承，具有良好的密封性；設備配置拉繩開關，緊急情況可緊急制動，保障使用人員安全。
綜合分選指標尾礦磁性鐵可以控制在1%左右，拋廢率可達10-20%。
尾部驅動電動滾筒、安全護罩

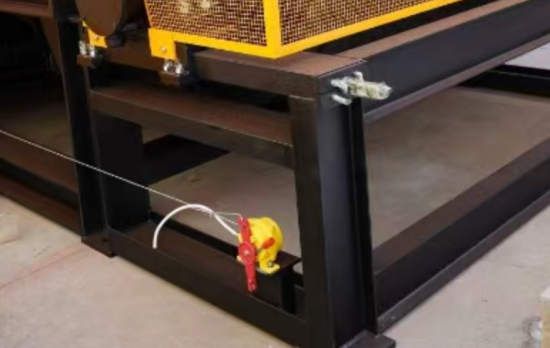

緊急制動拉線開關

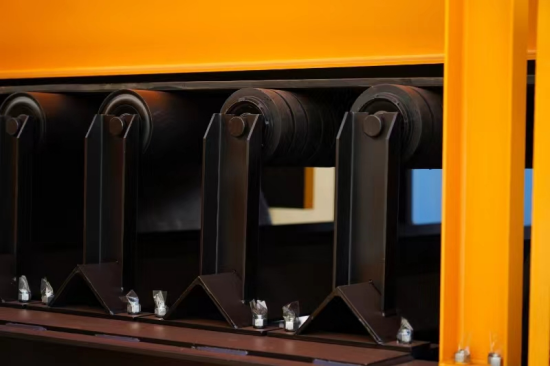

皮帶機托輥組
